目前,国 家提倡节 能减排,其中需要使用蒸汽生产的行业企业单位,有利用集中供热(火电厂/工业区锅炉)输送的蒸汽减压降温后达 到生产工艺要求使用,自有锅炉设备供热;换热设备使用过程为吸热和放热的过程,在设备尾部必 然产生冷凝水,蒸汽凝结液,汽相转变为液相的过程,蒸汽凝结水中含有一 定的压力,温度热量,随各 种生产工艺不同温度及压力变化,以往常规的处理办法两种:一种为凝结水直接排地沟,造成环境二次污染,热量消耗严重;另一种在设备蒸汽出口安装疏水阀间歇排放,有设置收集冷凝水箱,由于各 种设备使用压力等级不同时有水锤噪音及疏水阀管道配件损坏,生产用汽设备分散等问题;正确科学回收利用蒸汽冷凝水,为企业解决因此造成的浪费及损失,施行 真 正意义上的节 能减排;我们一直在努力,亲测生产各项参数,制定合理有效回收方案.

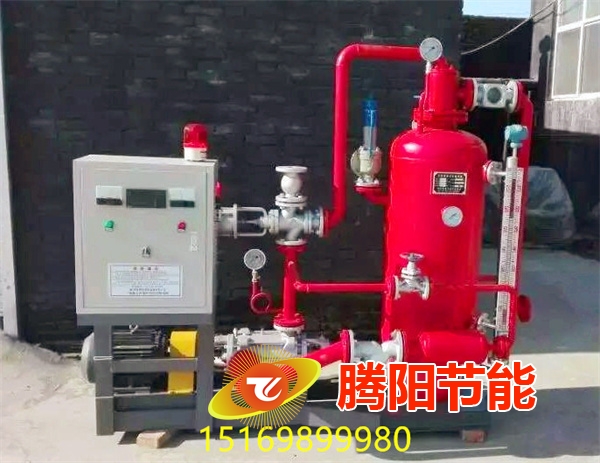

1. 蒸汽冷凝水回收系统为全自动运行，整套（双罐）系统运行时，利用热设备排出凝结水，经疏水器进入凝结水回水器,由汽水分离、除污器、冷凝水快排装置，压力平衡装置、汽蚀消除器、蓄水罐、液位变送传感器等组成’设备设计有安 全 阀,超出压力时自动开启卸压.
2.当高温冷凝水进入汽水分离罐后，在罐内进行汽水分离，冷凝水通过负压虹吸后进入主罐，当主罐的液位到达高液位设定值后高温冷凝水回收泵启动，气动三通阀打开，将高温冷凝水及少量的二次蒸汽通过泵前汽蚀蚀消除器、高温冷凝水会输泵送入锅炉，当液位低于低液位设定值后冷凝水回收泵自动停止，气动三通阀关闭,整个蒸汽冷凝水回收过程完成。
3.根据各系统工况的实际需求，我们按本设备的水泵运作方式分为两种：
一种为连续运动，主要针对供水连续性的要求相当严格的情况，而采取的运行方式；另一种为间歇式运行，水泵按水箱内凝结水的充满度来设置的运行方式。在同一电器控制柜内分别有手动与自动两重控制方式，在设置自动时，水泵在高水位时启动，低水位时停止，当蓄水箱内水位超出高水位线时水泵启动，待水位到达下限 时水泵停止.
|
